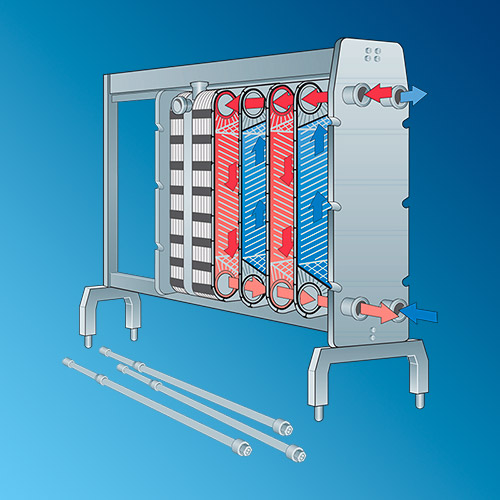

Расчет теплообменника пластинчатого онлайн, быстрый подбор

Расчет теплообменников — это этап, без которого не подобрать оборудование для гвс или отопления. Мощность аппарата должна соответствовать условиям. Для этих целей, часто используют онлайн-калькуляторы. Но они имеют погрешности. Мы предлагаем осуществить тепловой расчет теплообменника, используя таблицы. Этот метод расчет менее наглядный, но более точный.

Если у вас нет времени для самостоятельно расчета по таблице, или вы не знаете как рассчитать теплообменник, доверьте подбор нам! Это быстро, бесплатно и точно.

Обратите внимание: вы можете получить любую интересующую вас информацию у наших консультантов. Если вам неизвестны некоторые характеристики и параметры, просто позвоните нам и мы поможем получить их. Индивидуальный расчет теплообменников – важный элемент правильного функционирования системы его эксплуатации. Предоставляйте только точные и проверенные данные.

Запрос на быстрый расчет
и подбор теплообменника

Отопление

Горячее водоснабжение

Теплоноситель/Нагреваемая среда Допустимые потери напора	160->80/90<-70 Макс 50/20 кПа	135->70/70<-55 Макс 20/20 кПа	135->80/95<-70 Макс 10/20 кПа	135->80/95<-70 Макс 20/30 кПа	135->80/90<-70 Макс 10/20 кПа	135->80/90<-70 Макс 20/30 кПа	130->80/95<-70 Макс 10/20 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M3-18H	M3-14M	M3-18H	M3-18H	M3-18H	M3-14H	M3-20H
100	M3-34H	M3-30M	M3-30H	M3-30H	M3-34H	M3-24H	M3-34H
150	M6M-12M	M6M-12L	M3-42H	M3-42H	M3-54H	M3-42H	M3-48H
200	M6M-16M	M6M-16L	M3-58H	M3-56H	M6M-16M	M3-60H	M3-62H
300	M6M-24M	M6M-22L	M6M-24M	M6M-24M	M6M-24M	M6M-20M	M6M-28M
400	M6M-34M	M6M-32L	M6M-32M	M6M-32M	M6M-34M	M6M-26M	M6M-34M
500	M6M-44M	M10M-22M	M6M-38M	M6M-38M	M6M-44M	M6M-34M	M6M-42M
750	M10M-40M	M10M-34M	M10M-34H	M6M-54M	M10M-42H	M10M-34H	M10M-36H
1.000	M10M-52M	M10M-46M	M10M-46H	M10M-42H	M10M-58H	M10M-46H	M10M-48H

Теплоноситель/Нагреваемая среда Допустимые потери напора	130->80/95<-70 Макс 20/30 кПа	130->80/90<-70 Макс 10/20 кПа	130->80/90<-70 Макс 20/30 кПа	135->75/95<-70 Макс 50/20 кПа	135->75/90<-70 Макс 50/20 кПа	130->70/85<-65 Макс 50/20 кПа	110->70/80<-65 Макс 30/30 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M3-20H	M3-18Н	M3-16H	M3-32H	M3-24H	M3-26H	M3-28H
100	M3-34H	M3-34H	M3-28H	M3-60H	M3-44H	M3-46H	M3-52H
150	M3-48H	M3-54H	M3-42H	M6M-18H	M3-64H	M3-66H	M6M-24M
200	M3-62H	M6M-16M	M3-60H	M6M-22H	M6M-26M	M6M-28M	M6M-30M
300	M6M-28M	M6M-24M	M6M-20M	M6M-34H	M6M-38M	M6M-40M	M6M-42M
400	M6M-34M	M6M-34M	M6M-26M	M6M-46H	M6M-48M	M6M-50M	M10B-26H
500	M6M-42M	M6M-44M	M6M-34M	M6M-58H	M10M-34H	M10M-36H	M10B-32H
750	M10M-36H	M10M-42H	M10M-34H	M10M-68H	M10M-50H	M10M-52H	M10B-50H
1.000	M10M-48H	M10M-58H	M10M-46H	M10M-88H	M10M-64H	M10M-68H	M10B-66H

Теплоноситель/Нагреваемая среда Допустимые потери напора	110->60/80<-55 Макс 30/30 кПа	110->60/70<-50 Макс 30/30 кПа	105->70/85<-65 Макс 50/30 кПа	95->45/75<-40 Макс 20/20 кПа	75->40/70<-35 Макс 10/20 кПа	65->40/60<-35 Макс 10/30 кПа	60->50/45<-35 Макс 20/20 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M3-48H	M3-18H	M3-52H	M6-12H	M6-46H	M6-30H	M3-24H
100	M3-90H	M3-30H	M6M-16H	M6-20H	M6-84H	M6-54H	M6M-14L
150	M6M-20M	M3-44H	M6M-22H	M6-28H	M6-124H	M6-80H	M6M-18L
200	M6M-26M	M3-62H	M6M-28H	M6-34H	M6-162H	M6-104H	M6M-24L
300	M6M-36M	M6M-24M	M6M-40H	M6-50H	M10B-294H	M6-152H	M10M-22M
400	M6M-46H	M6M-32H	M6M-50H	M6-64H	M10B-390H	M10B-208H	M10M-28M
500	M6M-56H	M6M-38H	M10B-64H	M6-78H	-	M10B-258H	M10M-36M
750	M6M-82H	M10M-36H	M10B-86H	M6-114H	-	M10B-382H	M10M-54M
1.000	M10B-68H	M10M-48H	M10B-134H	M10B-132H	-	-	-

Теплоноситель/Нагреваемая среда Допустимые потери напора	90->70/60<-10 Макс 20/20 кПа	90->70/55<-10 Макс 20/30 кПа	90->70/55<-10 Макс 30/30 кПа	90->70/50<-10 Макс 30/30 кПа	90->60/60<-30 Макс 30/30 кПа	80->60/55<-10 Макс 30/30 кПа	80->50/60<-10 Макс 20/20 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M3-14M	M3-14M	M3-12M	M3-12M	M3-12H	M3-14M	M3-14M
100	M3-24M	M3-24M	M3-20M	M3-20M	M3-20H	M3-24M	M3-24M
150	M3-36M	M3-36M	M3-28M	M3-28M	M3-30H	M3-32M	M3-36M
200	M6M-14L	M6M-14L	M3-40M	M3-40M	M3-40H	M3-42M	M3-50M
300	M6M-18L	M6M-18L	M6M-16L	M6M-16L	M3-62H	M6M-20L	M6M-20M
400	M6M-24L	M6M-24L	M6M-20L	M6M-20L	M6M-20M	M6M-23L	M6M-26M
500	M6M-30L	M6M-30L	M6M-24L	M6M-24L	M6M-24M	M6M-30L	M6M-30M
750	M10M-26M	M10M-22L	M10M-22M	M10M-18L	M6M-36M	M10M-24M	M6M-46M
1.000	M10M-36M	M10M-28L	M10M-30M	M10M-24L	M6M-50M	M10M-30M	M10M-40H

Теплоноситель/Нагреваемая среда Допустимые потери напора	70->50/60<-10 Макс 20/20 кПа	70->50/55<-10 Макс 20/30 кПа	70->40/55<-5 Макс 30/30 кПа	70->35/55<-10 Макс 20/20 кПа	70->35/55<-10 Макс 30/30 кПа	70->35/55<-5 Макс 20/20 кПа	70->35/55<-5 Макс 30/30 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M3-22H	M3-20H	M3-22H	M3-34H	M3-34H	M3-30H	M3-30H
100	M3-38H	M3-36H	M3-40H	M3-62H	M3-62H	M3-54H	M3-54H
150	M3-56H	M3-56H	M3-58H	M3-90H	M3-90H	M3-78H	M3-74H
200	M6M-22M	M6M-18M	M3-76H	M6M-18H	M6M-18H	M6M-18H	M6M-18H
300	M6M-30M	M6M-26M	M6-22M	M6M-26H	M6M-26H	M6M-26H	M6M-22H
400	M6M-40M	M6M-36M	M6-28M	M6M-34H	M6M-32H	M6M-34H	M6M-28H
500	M6M-48M	M6M-46M	M6-36M	M6M-42H	M6M-40H	M6M-42H	M6M-36H
750	M10M-44H	M10M-44H	M6-54M	M6M-66H	M6M-56H	M6M-66H	M6M-52H
1.000	M10M-60H	M10M-60H	M6-76M	M6M-92H	M6M-74H	M6M-92H	M6M-72H

Теплоноситель/Нагреваемая среда Допустимые потери напора	70->30/60<-5 Макс 50/50 кПа	70->25/60<-10 Макс 20/20 кПа	65->20/55<-10 Макс 20/25 кПа	60->30/55<-25 Макс 30/30 кПа	60->25/55<-5 Макс 20/20 кПа	60->25/55<-5 Макс 30/30 кПа	60->20/55<-10 Макс 20/25 кПа
Мощность, кВт	Модель	Модель	Модель	Модель	Модель	Модель	Модель
50	M6-10H	M6-14H	M6-18H	M6-42H	M6-14H	M6-14H	M6-32H
100	M6-14H	M6-20H	M6-32H	M6-78H	M6-24H	M6-24H	M6-58H
150	M6-16H	M6-28H	M6-44H	M6-114H	M6-34H	M6-34H	M6-84H
200	M6-20H	M6-36H	M6-56H	M6-150H	M6-42H	M6-42H	M6-110H
300	M6-28H	M6-52H	M6-82H	M10B-268H	M6-60H	M6-60H	M6-164H
400	M6-36H	M6-66H	M6-108H	M10B-354H	M6-78H	M6-78H	M10B-256H
500	M6-44H	M6-82H	M6-132H	M10B-440H	M6-96H	M6-96H	M10B-320H
750	M6-64H	M6-120H	M6-196H	–	M10B-136H	M10B-136H	–
1.000	M6-82H	M10B-148H	M10B-274H	–	M10B-178H	M10B-178H	–

В первую очередь необходимо четко сформулировать задачи (расчет мощности теплообменника, расчет теплоотдачи), которые в процессе своей работы будет решать теплообменное оборудование. Далее необходимо учесть все возможные случаи изменения условий его эксплуатации, а именно:

Сезонные колебания нагрузок;
Необходимость наращивания мощности устройства;
Изменение рабочего давления.

Обратите внимание на ключевые данные для правильного расчета теплообменника:

Вид среды эксплуатации;
Тип отопления;
Необходимая мощность или статичная тепловая нагрузка;
Массовый расход тепла при постоянной эксплуатации;
Температуры сред на входе и выходе из теплообменника.

Для расчета теплообменника важно соблюсти условия, которые требует система.

На сегодняшний день, существуют разные способы решения этой задачи, например:

программа для windows или mac
онлайн-расчет на сайтах
с помощью специалиста
используя таблицы

Наши специалисты бесплатно произведут профессиональный подбор теплообменника индивидуально для решения ваших задач, а также помогут определиться с выбором конкретного устройства.
